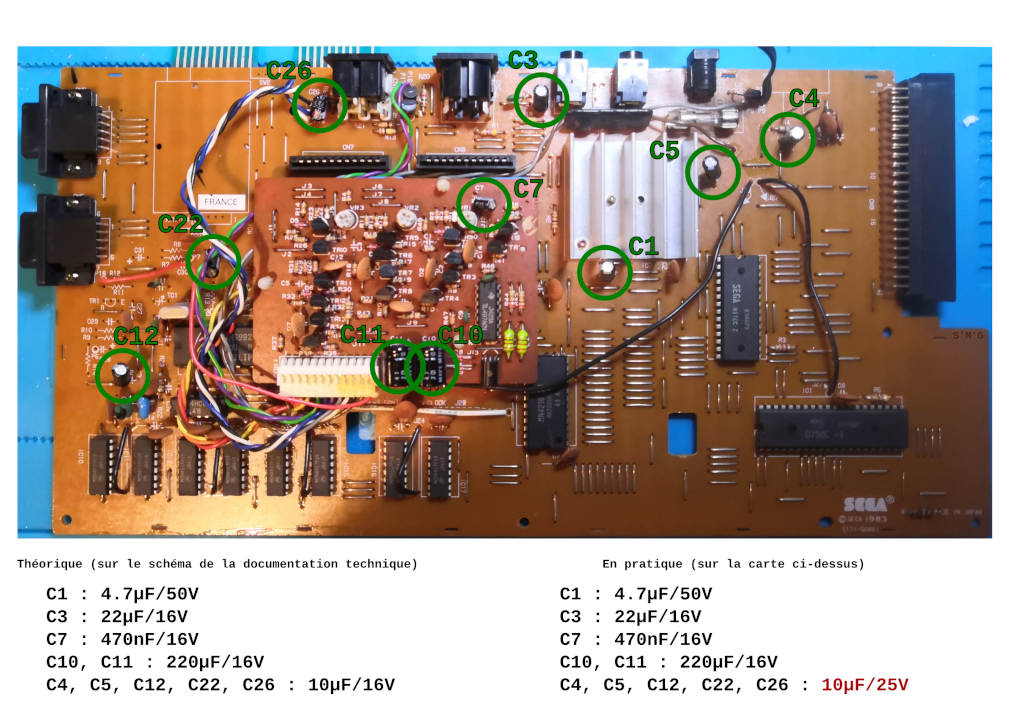

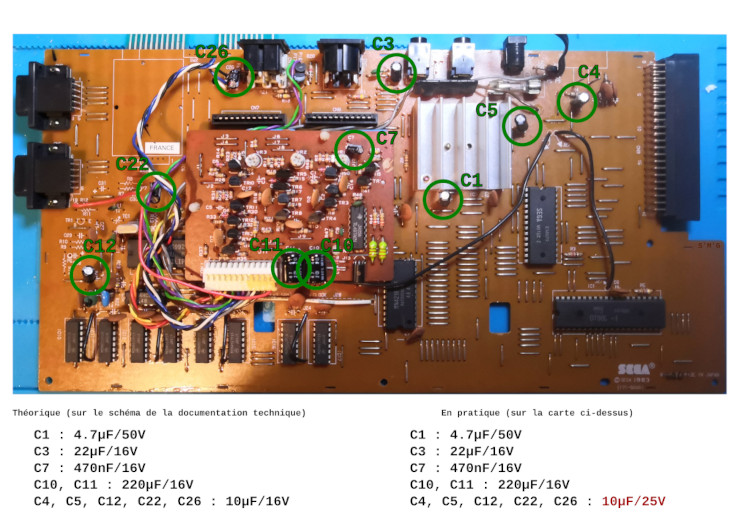

Suite à une panne sur un Yeno SC-3000 récemment, j'ai du changer un condensateur. En travail préparatoire, j'ai fait une photo annotée de la carte mère.Là voici, si ça peut aider.
L'image est cliquable pour l'agrandir.
