Le schéma de principe scanné depuis la documentation de maintenance trouvée sur le site My VG5000 et reconstitué du VG5000µ m'a souvent aidé à comprendre le fonctionnement de cette machine. Et je remercie l'auteur de ce travail !
Pour contribuer à mon tour à la documentation VG5000µ, j'ai refait les schémas de la platine principale et de la platine k7 au propre, afin d'en augmenter la lisibilité.
Quelques commentaires :
-
j'ai ajouté en précision les broches non branchées du Z80 et de l'EF9345. Cela montre rapidement les choix hardware du VG5000µ qui ne seront pas contournables sans modification du matériel.
-
j'ai utilisé les nomenclatures des datasheets des composants, ce qui change un peu la nomenclature originale.
-
j'ai gardé la disposition générale du schéma, pour ne pas perdre les habitués, mais il peut y avoir quelques changements dans le détail, lorsque je pensais pouvoir améliorer la lisibilité.
-
j'ai modifié les marquages des portes logiques vers une nomenclature en toute lettre ; par contre, je n'ai aucune idée de la nomenclature officiel pour un Buffer, j'ai mis BUF en attendant.
-
une porte AND, en sortie des deux portes NAND du 7812 n'avait pas de marquage sur le schéma originel, j'ai retrouvé le composant en suivant le schéma d'implantation (ce n'était pas trop compliqué, puisque qu'il n'y a qu'un seul composant qui fourni des portes AND, mais au moins, c'est vérifié)
-
le schéma original comporte la plupart des signaux en anglais, sauf quelques-uns (genre RVB), j'ai gardé RVB sur les sorties mais changé en RGB sur la nomenclature EF9345, comme sur la datasheet.
-
De même il y a un mélange COMMUT.RAPIDE mais SOUND sur la sortie vidéo, j'ai tout unifié en français.
-
Mais du coup, j'ai des signaux en anglais sur la sortie SON/K7...
Merci à tous les commentateurs du fil de discussion sur System.cfg qui m'ont permis d'améliorer les schémas.

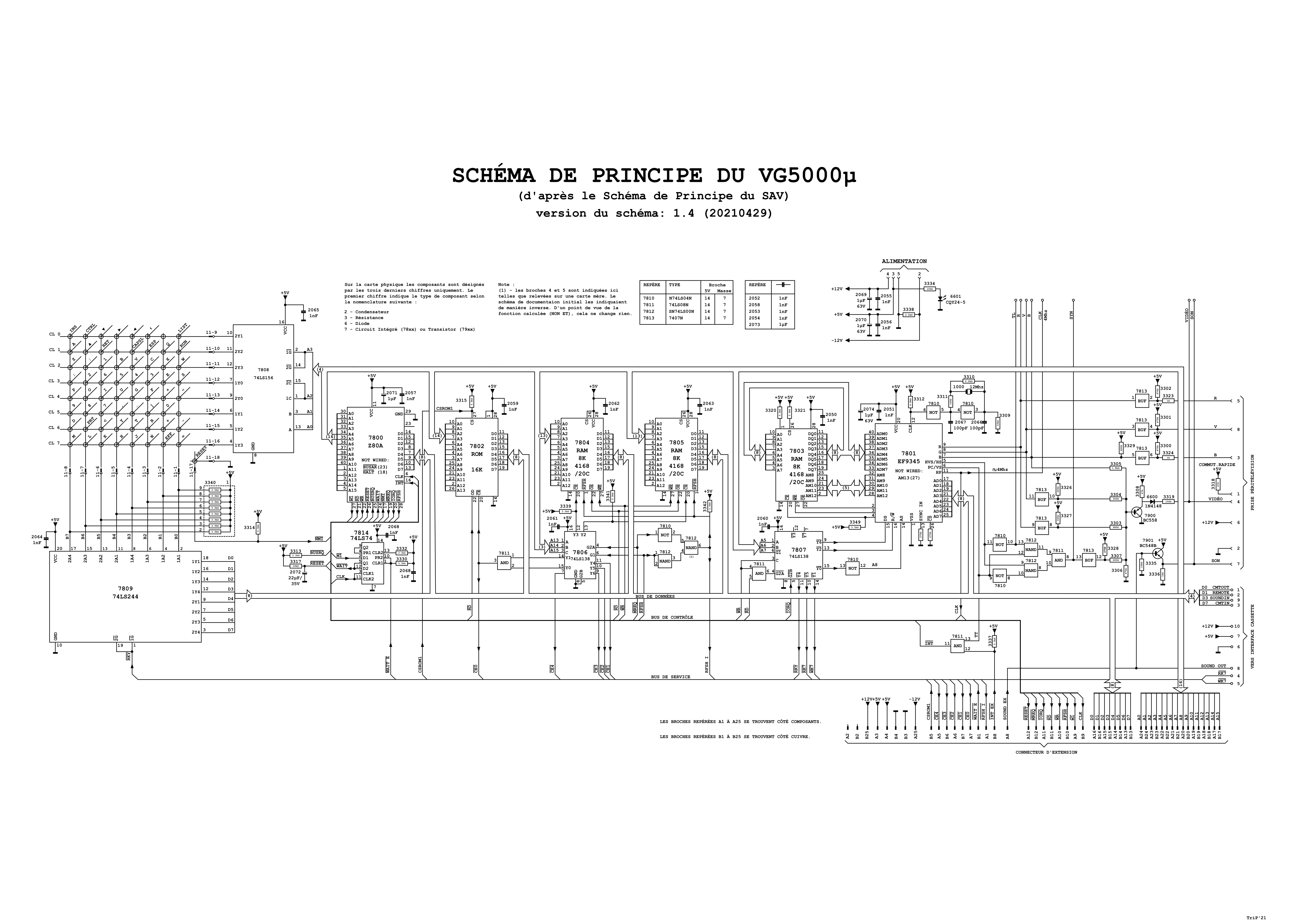

La platine principale
Image cliquable pour une version en haute définition. (mise à jour 29 avril 2021)

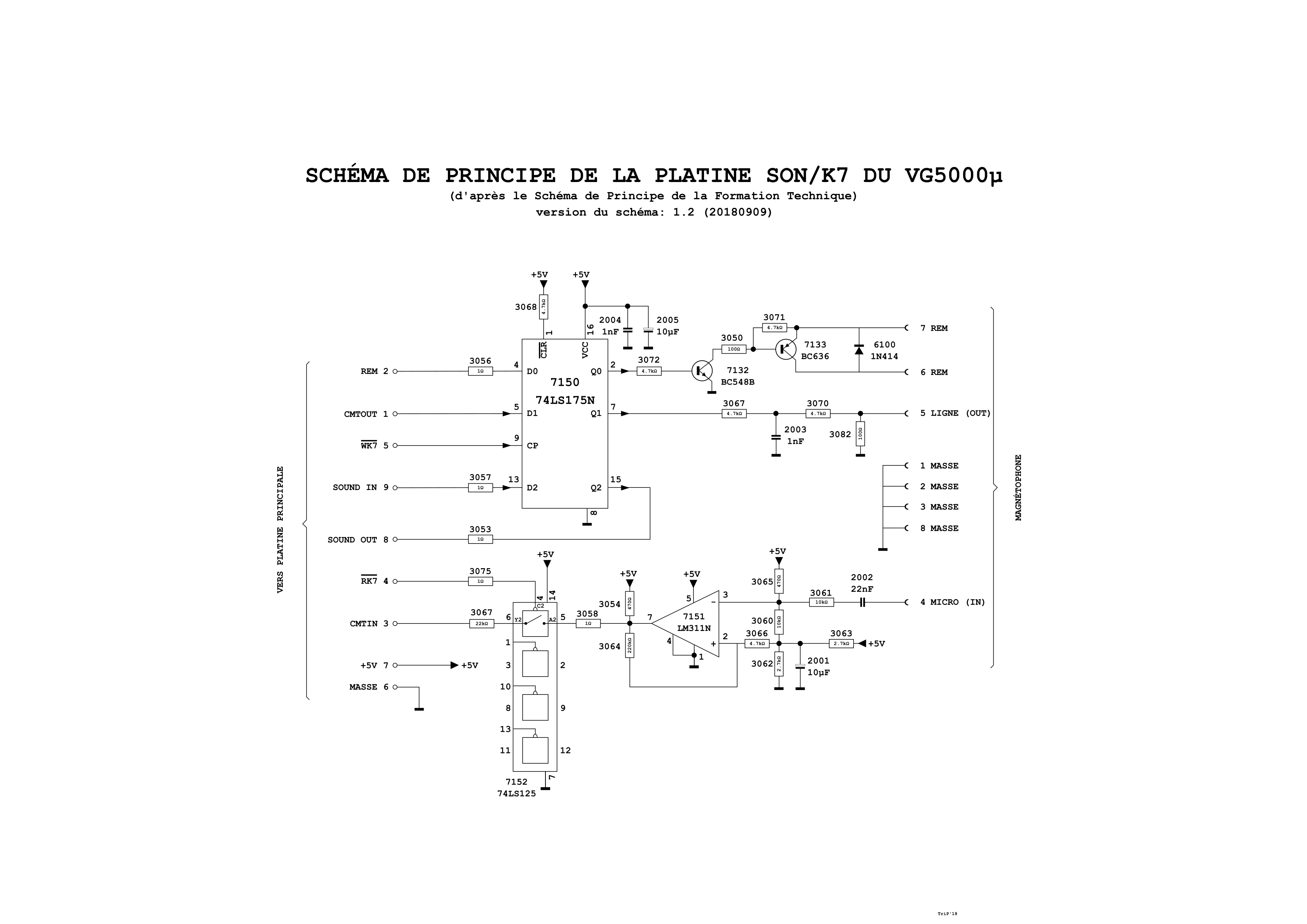

La platine K7/Son
Image cliquable pour une version en haute définition. (mise à jour 9 sept. 2018)
Note
Le schéma a été mis à jour dans un nouvel article.
